Modelo 2800 de alta eficiencia
Para una mezcla completa y eficiente en corto espacio.
El mezclador estático de alta turbulencia tiene un perfil delgado que permite una instalación
sencilla en tuberías de 2″ a 120″.
La eliminación alternativa de vórtices crea una mezcla de alto rendimiento en un espacio limitado.
Se trata de un mezclador inmóvil de tubo completo en el que se pueden inyectar hasta seis aditivos
simultáneamente o en etapas cronometradas específicamente.
La mezcla de alta turbulencia también crea microburbujas para eliminar eficazmente
la sal del aceite o el aceite del agua.
Cuando el espacio es limitado, este mezclador estático asequible es ideal para mejoras de
infraestructura.
Está disponible con una amplia gama de puertos de inyección,
y una selección de 3 tamaños de apertura: .7 BETA, .8 BETA y .9 BETA,
para un control preciso entre el espacio necesario para lograr una mezcla uniforme e intensidad de la turbulencia generada.
El mezclador resiste la suciedad y requiere poco o ningún mantenimiento.
Su costo es mínimo frente a las alternativas, al ser fabricado con menos material
y a que requiere practicamente nula mantención.
Un problema común con los mezcladores estáticos convencionales es que,
cuando se agregan cáusticos, se acumulan depósitos de calcio en el mezclador y bloquean el flujo de líquidos.
Este mezclador estático en línea ofrece una solución de alto rendimiento que mejora la mezcla y
resiste la acumulación de calcio o incrustaciones.

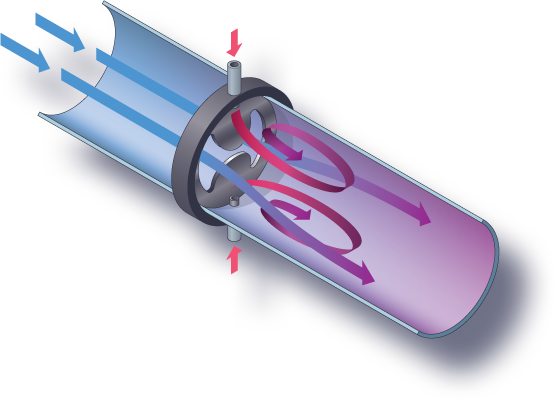

El singular orificio de la placa, con pestañas en forma de trébol,
genera una mezcla de alta turbulencia.
Usos típícos:
Tratamiento de aguas, cloración y fluoración de agua potable, desalinización,

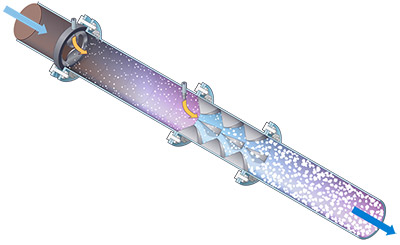

disolución de gases, mezcla de polímeros, coagulates y floculantes,
control de pH, mezclas químicas, procesamiento de alimentos.
Modelo 2900 para flujos variables
Para mantener una pérdida de carga constante al mezclar líquidos o gases de diferentes flujos, viscosidades y temperaturas.
El mezclador compacto de flujo variable modelo 2900 se adapta a una relación de flujos
de hasta 20-1 en líquidos o gases al incorporar dos mezcladores de placa Westfall.
El mezclador proporciona una opción más rápida, mejor y, a menudo,
más económica para mezclar y combinar, al mismo tiempo que proporciona una pérdida de carga constante.

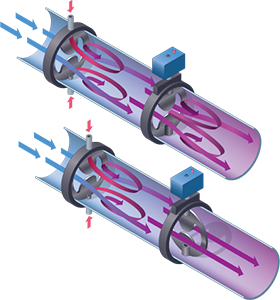

La placa aguas arriba permanece estacionaria mientras que la placa aguas abajo gira a medida que se
ajusta gradualmente a las condiciones cambiantes del flujo.
El mezclador aguas abajo responde a un controlador de presión diferencial,
abriéndose ampliamente para obtener una velocidad de flujo máxima para y la pérdida de carga,
y cerrándose a medida que el flujo disminuye para mejorar la mezcla.
La pérdida de carga se mantiene constante en todo momento.
Modelo 3500 de ultra alta eficiencia
El modelo de pérdida de carga ultrabaja serie 3050 proporciona una mezcla completa con
2 a 4 veces menos pérdida de carga que otros mezcladores estáticos.

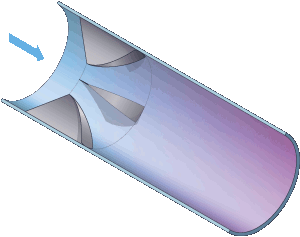

Cuatro paletas cónicas y curvas con una geometría diseñada con precisión están soldadas
alrededor del interior de la tubería e invierten el flujo para mezclar rápidamente líquidos o gases.
La adición de una segunda etapa de paletas alineadas aguas abajo de la primera fila crea vórtices
adicionales que se superponen en un efecto trenzado.
Según los análisis CFD realizados por Alden Laboratories,
las etapas de paletas proporcionan un rango de CoV desde 0,057 con una etapa hasta un CoV de 0,014 cuando las tres están instaladas.
La pérdida de carga es de 0,58 para una etapa, 1,13 para una versión de 2 etapas y 1,64 para el mezclador de 3 etapas.
Las versiones pequeñas de este mezclador (de 3/8″ a 5″ o de 0,95cm a 12,7cm),
que son demasiado pequeñas para una fabricación personalizada, se fabrican mediante impresión 3D y se pegan dentro de una tubería.
